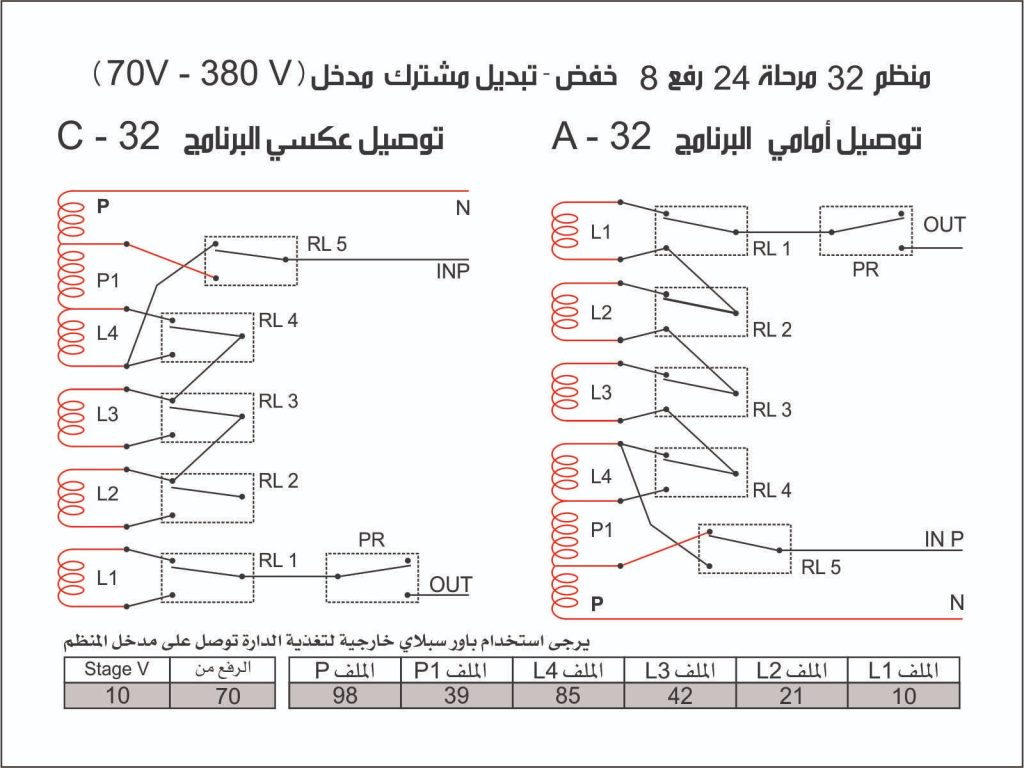

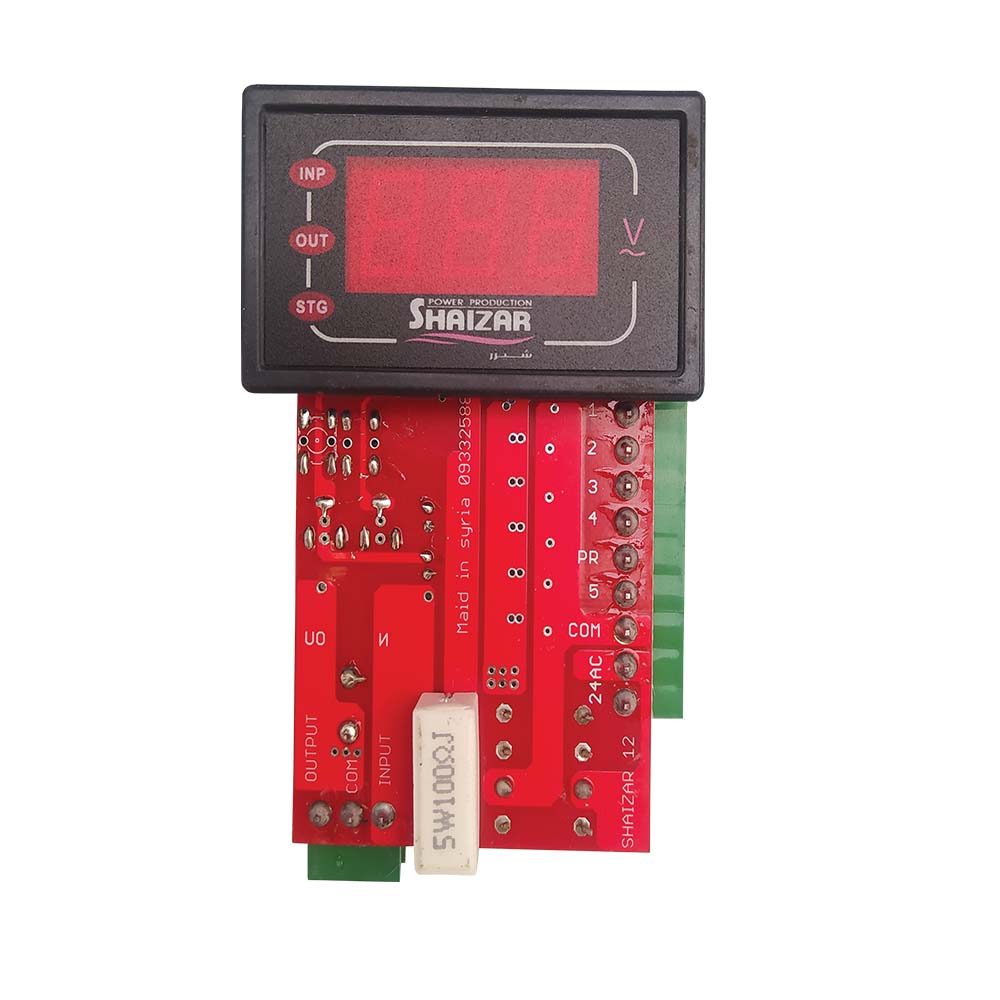

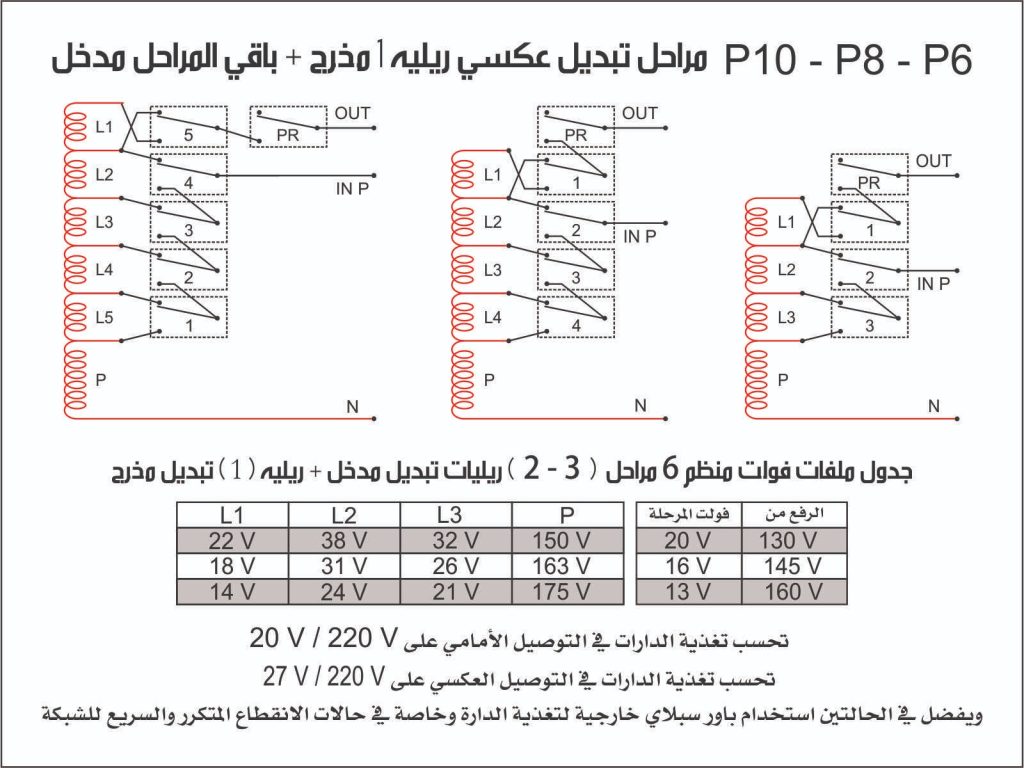

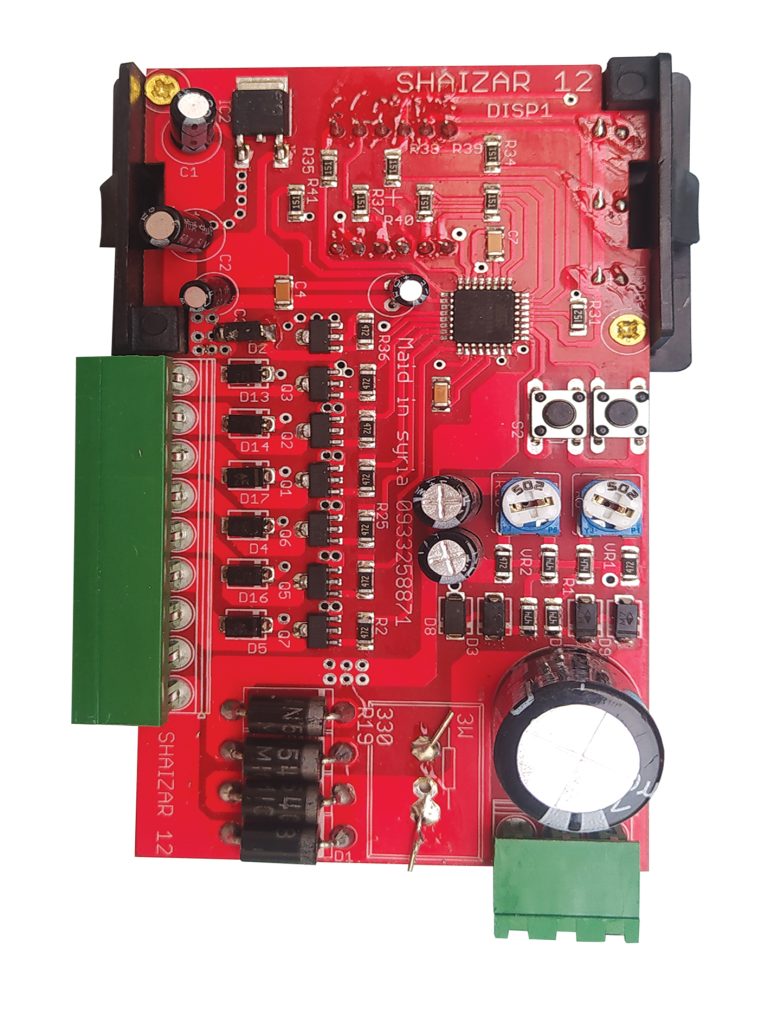

دارة منظم 10/8/6/32/16/8/5/4 مراحل أمامي عكسي
- ضبط الدارة:
- قبل تشغيل الدارة يتم الضغط على الكبسة (S1) ثم يتم تشغيل الدارة.
- أ- عند الإقلاع تظهر الأرقام (888) عندها نوقف الضغط على الكبسة فتظهر عبارة (PAC) . وذلك لضبط نمط العمل وهو 32/16/8/5/4 مرحل أمامي أو عكسي .
- ب- نقوم بعدها بالضغط باستمرار على الكبسة (S2) فتظهر بالتناوب العبارات التالية

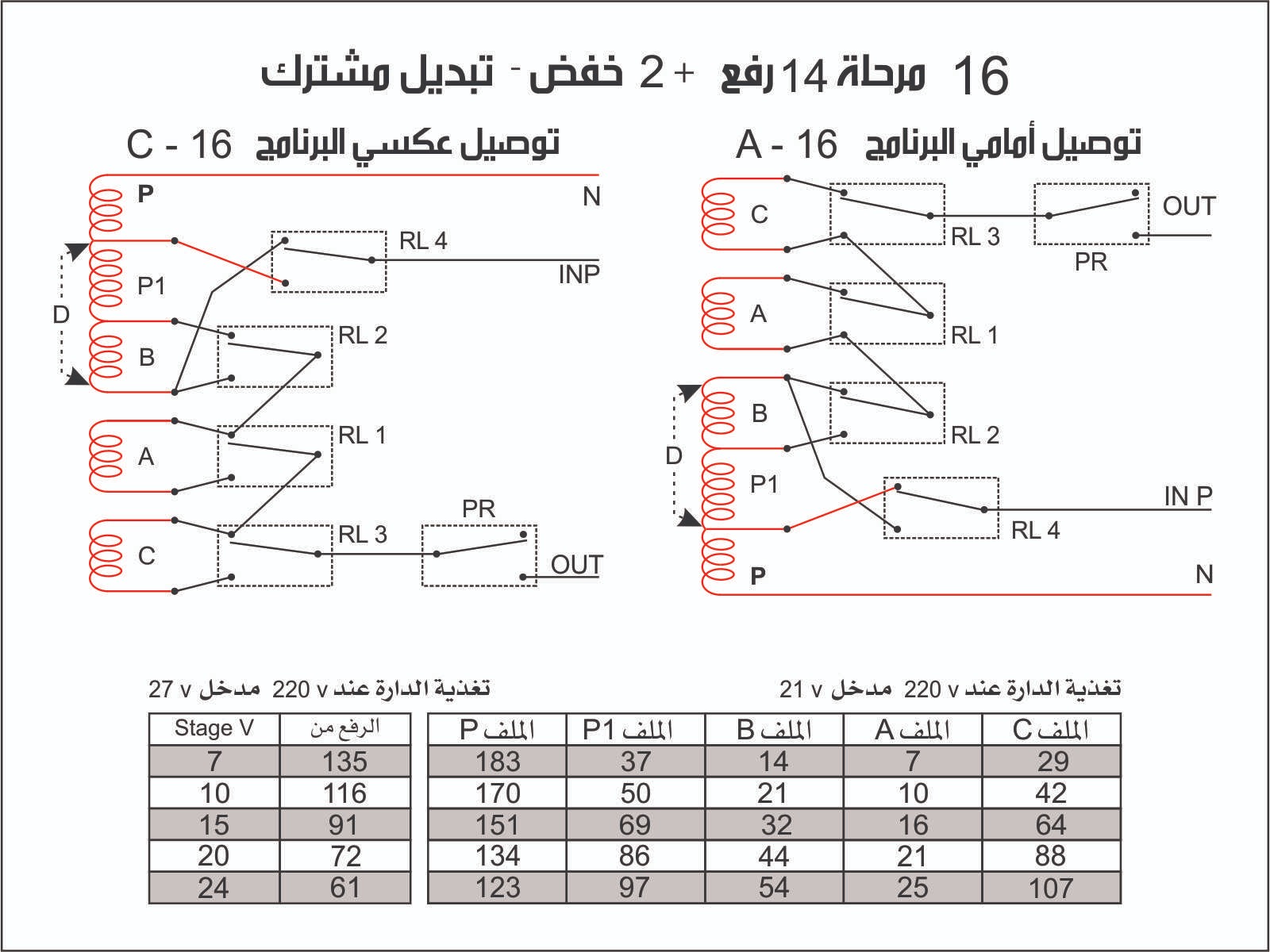

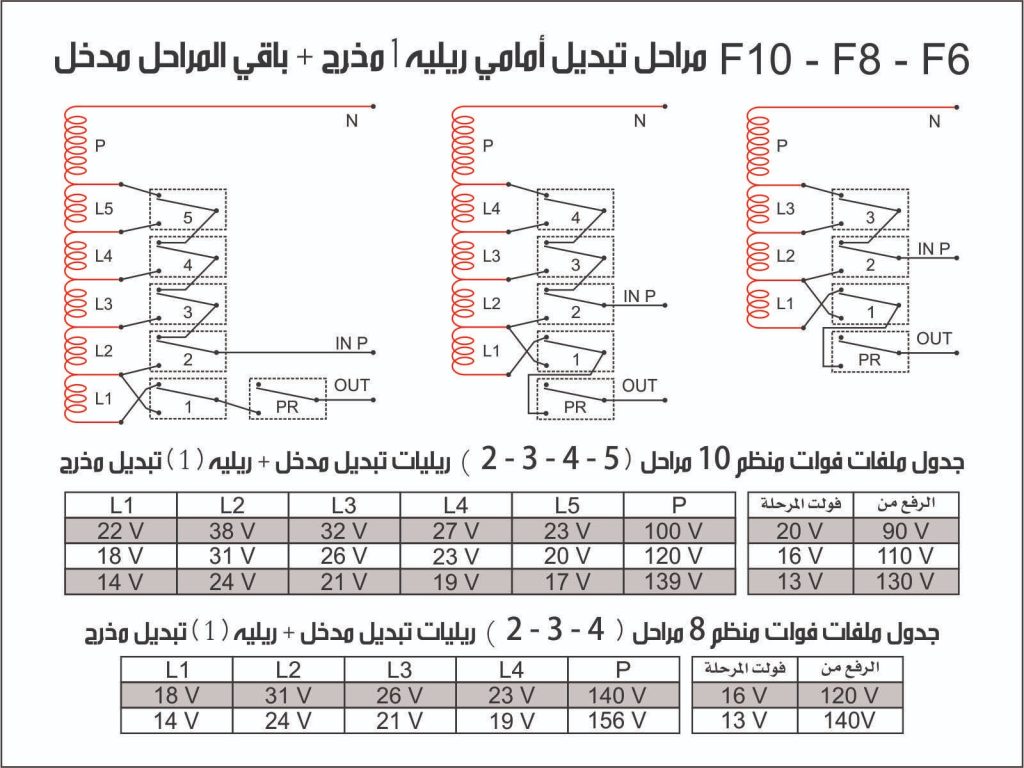

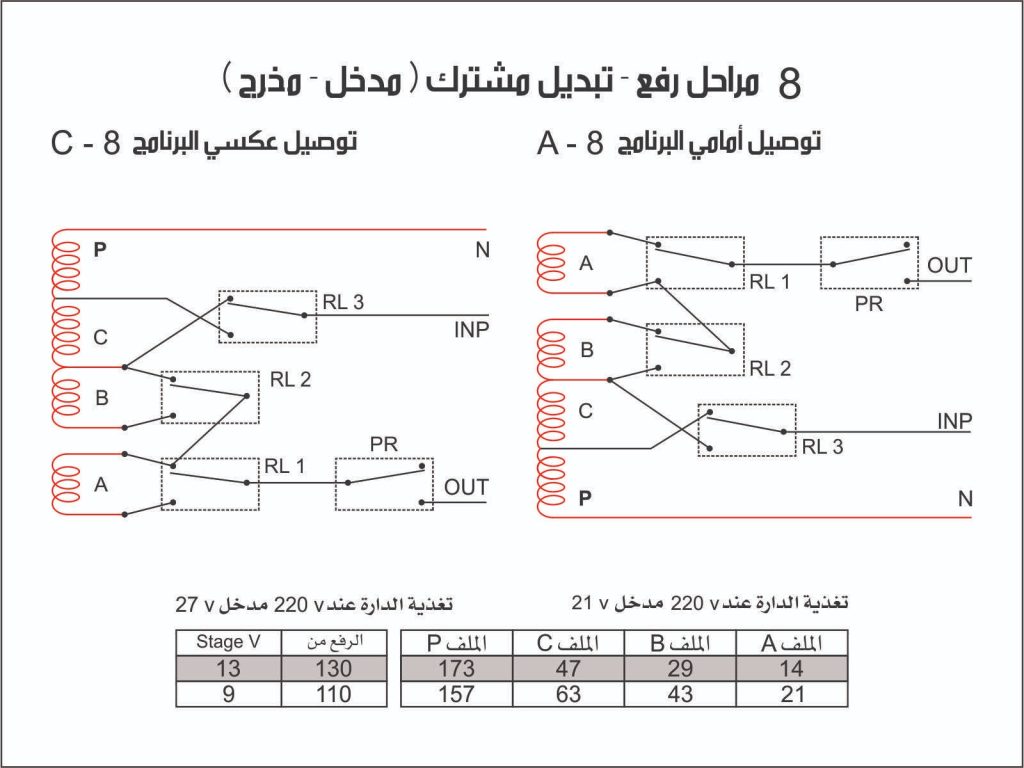

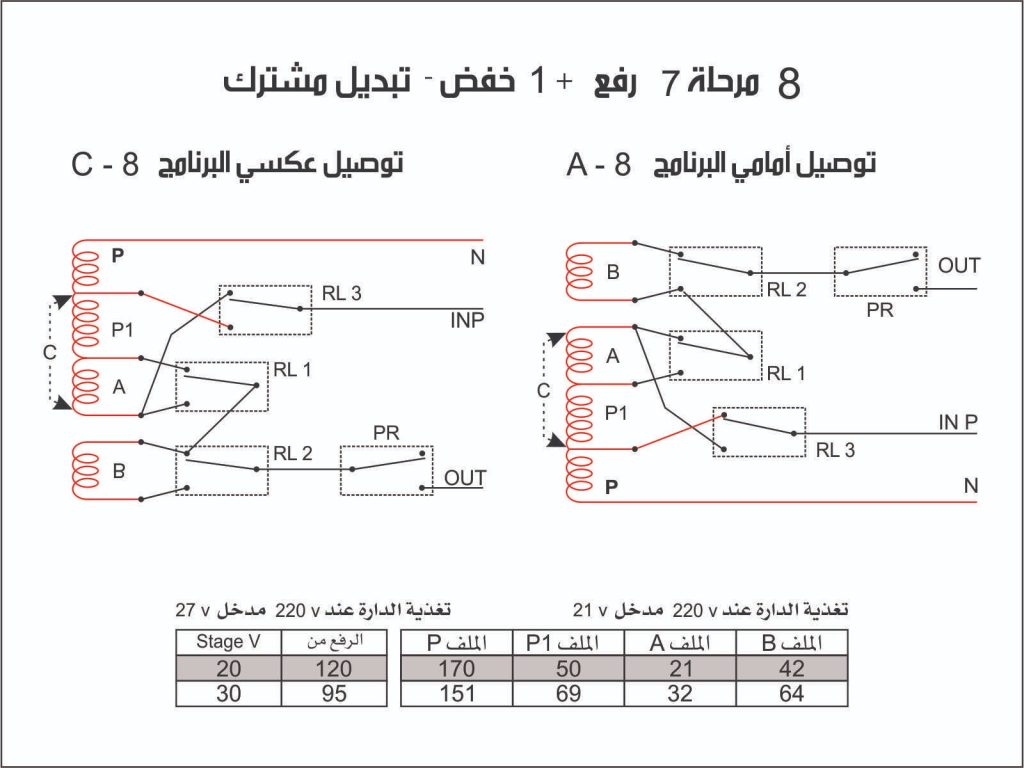

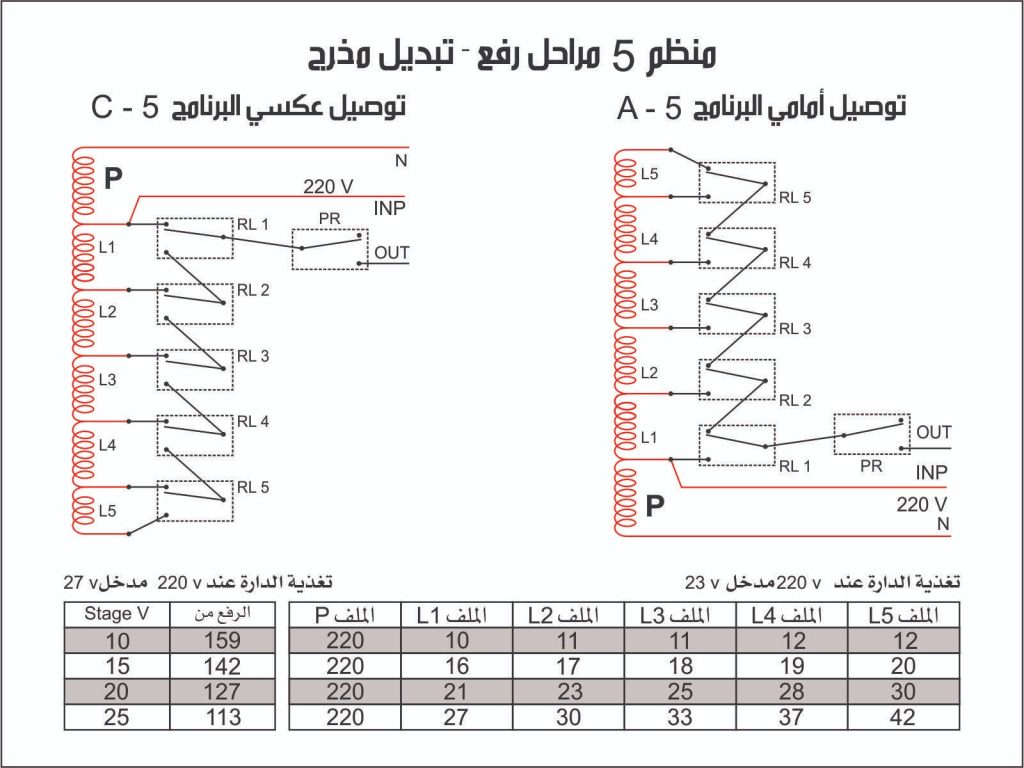

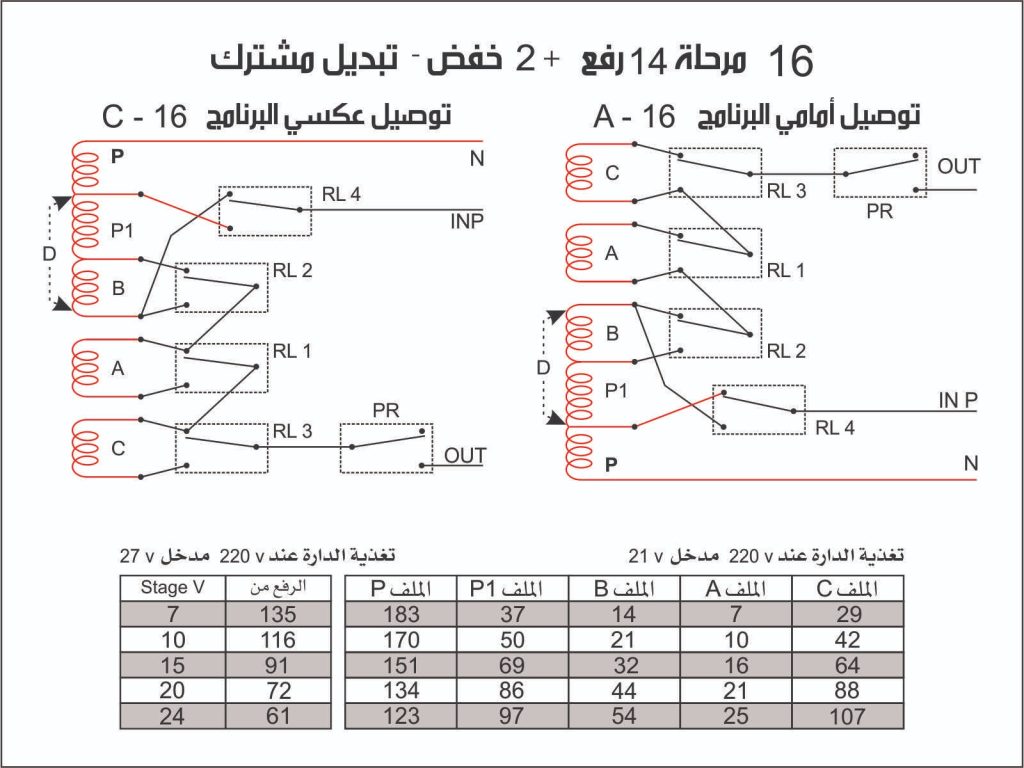

- ت- مثال (A16) تعني 16 مرحلة أمامي ، (C16) تعني 16 مرحلة عكسي ، (A08) والتي تعني 8 مراحل أمامي ، (C08) والتي تعني 8 مراحل عكسي (A04) والتي تعني 4 مراحل أمامي ، (C04) والتي تعني 4 مراحل عكسي F10/F8/F6 تبديل مدخل + مرحلة مخرج توصيل أمامي
- ث-
ثم نوقف الضغط عند القيمة المرادة.
- ج- بعدها ننتظر حتى ظهور العبارة (PAC) من جديد .
- ح- بعدها يتم الضغط على الكبسة (S1) للإنتقال لضبط فولت تبديل الريليات العلوي حيث تظهر العبارة (P-H).
- خ- بعدها نقوم بالضغط باستمرار على الكبسة (S2) ونتوقف عند قيمة الفولت المرادة.
- د- بعدها يتم الضغط على الكبسة (S1) للإنتقال لضبط فولت تبديل الريليات السفلي حيث تظهر العبارة (P-L).
- ذ- بعدها نقوم بالضغط باستمرار على الكبسة (S2) ونتوقف عند قيمة الفولت المرادة.
- ر- بعدها يتم الضغط على الكبسة (S1) للإنتقال لضبط فولت فصل ريلية الحماية حيث تظهر العبارة (PHH).
- ز- بعدها نقوم بالضغط باستمرار على الكبسة (S2) ونتوقف عند قيمة الفولت المرادة.
- س- يتم الضغط على الكبسة (S1) للإنتقال لضبط تأخير وصل الحماية حيث نتوقف عن الضغط عند ظهور العبارة (d – L) .
- ش- لاح
( زمن كل عدة نصف ثانية تقريبا ً).
- ص- بعدها نقوم بالضغط باستمرار على الكبسة (S2) ونتوقف عند قيمة التأخير المرادة المرادة.
- ض- بعدها ننتظر حتى ظهور العبارة (d -P ) من جديد .
- ط- بعدها نقوم بالضغط باستمرار على الكبسة (S1) للخروج من برنامج الضبط.

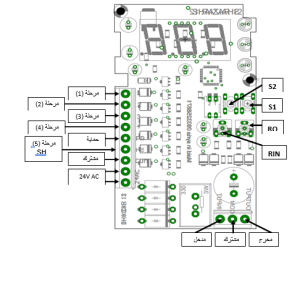

- ضبط قيمة فولت الدخل والخرج على الشاشة : تم ضبط القيمة الحقيقية لقراءة جهود المدخل والمخرج بواسطة الضغط على الكبسة (S2) عند ظهور الفولت المراد ضبطه فيتوقف البرنامج عن التنقل بين جهد الدخل والخرج والمراحل.ويتوقف عند القيمة التي تم الضغط عندها. فنقوم بعدها بضبط قيمة الجهد من المقاومات المتغيرة حيث (RIN) لضبط فولت الدخل و (RO ) لضبط فولت الخرج.
